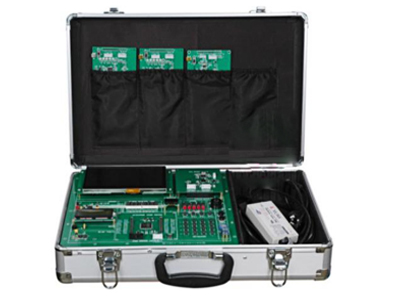

HKYS-2型 醫療儀器數字化實驗箱

    技術參數

    1、7寸屏幕分辨率:800*480,電容觸摸屏;

    2、心電信號測量范圍:30~350BPM,精度為±2BPM;

    3、血氧信號測量范圍:0~100%,分辨率1%,精度2%(70%-100%),3%(40-69%),脈搏次數:20-250次/分;

    4、溫度信號測溫范圍:-25℃~+45℃,精度為±0.1℃;

    5、呼吸率范圍:0-60BPM

    6、收縮壓范圍:60mmHg-240mmHg、平均壓范圍:40mmHg-210mmHg、舒張壓范圍:30mmHg-190mmHg

產品概述


1.平臺簡介

醫療儀器數字化實驗箱基于Xilinx的Spartan3E-XC3S250E的實驗教學平臺,該產品主要面向在校生物醫學工程、電子、計算機等專業高年級本科生和研究生。

該實驗平臺可以完成常規的人體生理參數監測,如心電、血氧、體溫、呼吸、無創血壓和有創血壓。除此之外,該實驗平臺還包括豐富的外設,包括7寸800*480分辨率觸摸屏、OLED12864顯示模塊、LCD1602顯示模塊、七段數碼管、獨立按鍵、LED、矩陣鍵盤、AD接口、DA接口、實時時鐘、串口通信、網口通信、步進電機、直流電機、撥位開關等。

由于平臺上集成了藍牙模塊,學生就可以基于Android手機開發一些APP,與平臺上的各種模塊進行交互,便于進行家用和便攜式的醫療設備開發。

醫療電子自動化設計實訓平臺配套的人體生理參數監測系統,可以用于監測心電、血氧、體溫、血壓和呼吸五大人體生理參數,該監測系統通過擴展板與醫療電子自動化設計實訓平臺連接,由于擴展板是開放的,因此后續還可以制作更多的擴展板。

2.實驗平臺規格

1、7寸屏幕分辨率:800*480,電容觸摸屏;

2、心電信號測量范圍:30~350BPM,精度為±2BPM;

3、血氧信號測量范圍:0~100%,分辨率1%,精度2%(70%-100%),3%(40-69%),脈搏次數:20-250次/分;

4、溫度信號測溫范圍:-25℃~+45℃,精度為±0.1℃;

5、呼吸率范圍:0-60BPM

6、收縮壓范圍:60mmHg-240mmHg、平均壓范圍:40mmHg-210mmHg、舒張壓范圍:30mmHg-190mmHg

3.主要特點

1、擴展接口,通過擴展板與人體生理參數監測系統相連接,學生可以實現五大人體生理參數監測實驗,如心電監測實驗、血氧監測實驗、血壓測量實驗、體溫測量實驗和呼吸監測實驗,與生物醫學工程專業緊密結合

2、藍牙模塊,輕松與Android手機進行交互,進行家用和便攜式的醫療設備開發

3、7寸液晶觸摸屏,分辨率為800*480,實現復雜功能,諸如波形顯示

4、豐富的基礎模塊,諸如OLED12864、LCD1602、矩陣鍵盤,可以實現非常豐富的實驗

4.可開展實驗項目
1)P1口亮燈實驗;

2)P1口轉彎燈實驗;

3)P3.3口輸入,P1口輸出實驗;

4)工業順序控制實驗;

5)8255 A、B、C口輸出方波實驗;

6)8255 PA口控制PB口;

7)8255控制交通燈;

8)簡單I/O擴展實驗;

9)A/D0809轉換實驗;

10)D/A0832轉換實驗;

11)8279鍵盤顯示實驗;

12)步進電機控制;

13)小直流電機調速實驗;

1416*16 LED點陣顯示實驗;

(15128*64 LCD液晶顯示實驗;

(16)心電信號檢測和顯示

(17)血氧信號檢測和顯示

(18)血氧波形的檢測和顯示

(19)血壓測量實驗

(20)體溫測量實驗

(21)呼吸監測實驗

(22)藍牙的連接和數據傳輸

(23)WIFI的連接和數據傳輸

5.平臺適用

1、基于FPGA的算法分析與研究,尤其是人體生理參數(如心電、血氧、體溫、血壓、呼吸等)相關算法,且本實驗平臺提供了豐富的HDL源碼

2、便攜式監護類醫療器械開發,諸如心電監護儀、血氧監護儀、呼吸監護儀和血壓測量儀等,且本實驗平臺提供了豐富的基于Android平臺的APP源碼
