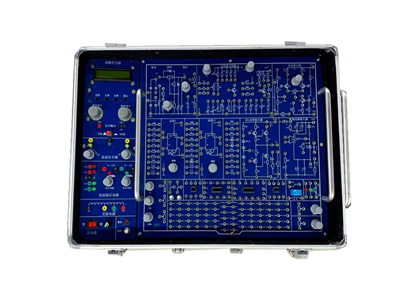

HKSM-1型 模擬數字實驗箱

    技術參數


    1、輸入電源:?jiǎn)蜗嗳€220V±10% 50Hz;

    2、工作環境:溫度-20℃-+70℃,相對濕度≤85% 海拔≤4000m;

    3、容    量:<200VA;

    4、外形尺寸:不小于520mm×350mm×100mm。

產品概述




、配置要求


1、產品結構

實驗箱采用鋁合金材料,箱蓋上絲印產品型號和名稱,實驗箱面板采用2mm厚線路板噴漆絲印而成,箱體為上下開合結構,數電模電二合一,雙面均為電路,數電模電實驗板為可拆卸設計,通過不銹鋼手柄翻轉即可完成實驗面板切換,實驗用的元器件均安裝在正面,使學生對器件有直觀的認識;面板上實驗設計合理,便于接線。面板上還預留了可擴展接口。

2、實驗安全

實驗箱充分考慮實驗的安全可靠性,確保實驗箱實驗時電路和器件的完好性。

3、直流電源

電源提供±5V/0.5A±12V/0.5A, 還有兩路獨立的0-15伏可調。

4、函數信號發生器

全數字DDS信號源,有頻率可調,幅度可調,還有DB衰減,可選液晶顯示。

5、低壓交流電源

0V、14V、16V、18V交流電源各1路。

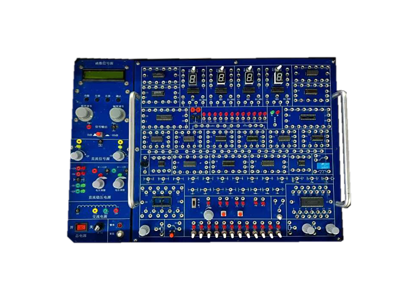

6、數顯面板配置

四位十進制譯碼顯示器、8P芯片座2個、14P芯片座8個、16P芯片座5個、20P芯片座2個、寬體24P芯片座1個、寬體28P芯片座1個、DC5V繼電器1個、蜂鳴器1個、8位邏輯開關、8位電平指示器、邏輯筆、單次脈沖源1組、10K可調電阻1個、100K可調電阻1個、2號座21個。




7、模電面板配置

提供整流濾波穩壓電路1塊、交流放大電路1塊、差動放大器1塊、運放I 1塊、運放II 1塊、OCL功率放大器1塊、集成功率放大器電路1塊,1K可調電阻2個、10K可調電阻1個、100K可調電阻2個、8P芯片插座2個、14P芯片插座1個P、16P芯片插座1個、DC5V繼電器1個、紅綠數碼管個1個、喇叭1個、2號轉鍍銀針座70個。



二、可完成實驗內容

(一)模電部分

實驗一 常用電子儀器的使用

實驗二 晶體管共射極單管放大器

實驗三 場效應管放大器

實驗四 負反饋放大器

實驗五 射極跟隨器

實驗六 差動放大器

實驗七 集成運算放大器指標測試

實驗八 集成運算放大器的基本應用(I)

實驗九  集成運算放大器的基本應用(Ⅱ)

實驗十 集成運算放大器的基本應用(Ⅲ)

實驗十一  集成運算放大器的基本應用(Ⅳ)

實驗十二 RC正弦波振蕩器

實驗十三 LC正弦波振蕩器

實驗十四 函數信號發生器的組裝與調試

實驗十五  壓控振蕩器

實驗十六 低頻功率放大器(Ⅰ)

實驗十七 低頻功率放大器(Ⅱ)

實驗十八 直流穩壓電源(I)

實驗十九 直流穩壓電源(Ⅱ)

實驗二十 晶閘管可控整流電路

(二)數電部分

實驗一 晶體管開關特性、限幅器與鉗位器

實驗二 TTL集成邏輯門的邏輯功能與參數測試

實驗三 CMOS集成邏輯門的邏輯功能與參數測試

實驗四  集成邏輯電路的連接和驅動

實驗五  組合邏輯電路的設計與測試

實驗六  譯碼器及其應用

實驗七  數據選擇器及其應用

實驗八  觸發器及其應用

實驗九 計數器及其應用

實驗十 移位寄存器及其應用

實驗十一  脈沖分配器及其應用

實驗十二  使用門電路產生脈沖信號

實驗十三 單穩態觸發器與施密特觸發器

實驗十四  555時基電路及其應用

實驗十五 D / A、A / D轉換器

附錄Ⅰ 示波器原理及使用

附錄II TTL集電極開路門與三態輸出門的應用
